Vàlvula de bola de doble bloqueig i purga amb doble bola amb brida ASTM A105N Classe 1500

● Vàlvula de bola DBB amb brida ASTM A105N Classe 1500 està dissenyat per al servei d'aïllament de canonades d'alta pressió.
● Estructura de doble bloc i sagnat de doble bola admet el tancament aigües amunt i aigües avall amb una cavitat intermèdia purgable.
● Purgament/port de drenatge intermedi suporta l'alliberament de pressió de la cavitat, el drenatge i la verificació de fuites abans del manteniment.
● Cos compacte amb brides ajuda a reduir els conjunts de vàlvules separats, les unions de brida, l'espai d'instal·lació i les possibles vies de fuita.
● Manetes manuals dobles permeten el funcionament independent dels dos tancaments de bola amb una indicació clara d'obertura/tancament.
● Materials, seients, tipus de diàmetre, classe de pressió, mètode d'operació i requisits de prova es pot personalitzar per projecte.

Contacta amb nosaltres

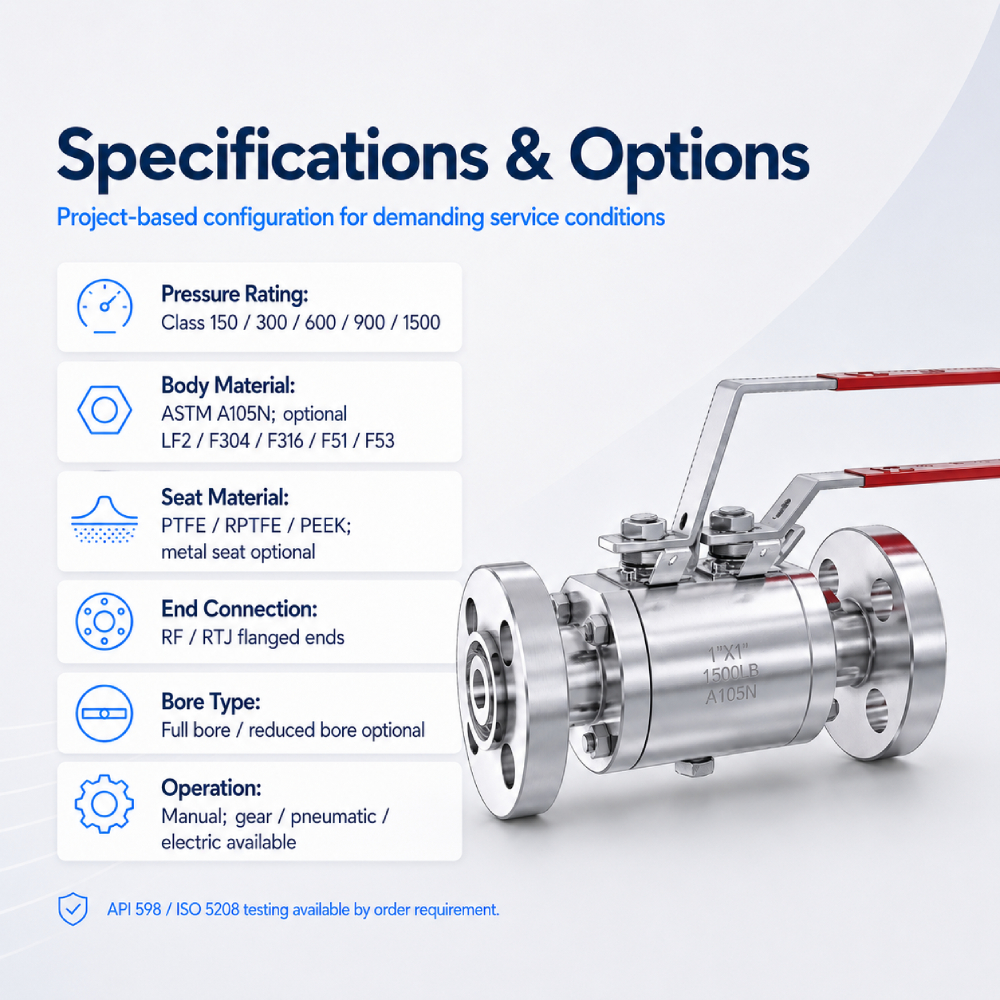

Paràmetres del producte

Nom del producte	Vàlvula de bola de doble bloqueig i purga amb doble bola amb brida ASTM A105N Classe 1500
Tipus de vàlvula	Vàlvula de bola DBB de doble bola amb brida
Mostra de mostra	1" × 1", ASME Classe 1500, ASTM A105N, mànecs manuals dobles
Estructura	Dos tancaments de bola independents amb connexió de purga/drenatge intermedi
Rang de mida	1"–12" / DN25–DN300 com a gamma de projecte estàndard; mides més grans disponibles amb confirmació de disseny
Classificació de pressió	ASME Classe 150 / 300 / 600 / 900 / 1500; Classe 2500 disponible segons disseny de projecte
Connexió final	Extrems de brida RF / RTJ; altres estàndards de brida disponibles segons els requisits del projecte
Tipus de forat	Pas complet / pas reduït opcional, subjecte a la mida de la vàlvula i al disseny del projecte
Disseny de pilota	Disseny de bola flotant per a mides compactes; disseny muntat sobre muñón disponible per a mides més grans o pressions més altes mitjançant la confirmació del projecte
Material del cos	ASTM A105N; A350 LF2, A182 F304/F316, A182 F51/F53, A182 F11/F22 opcional
Material de guarnició	SS304, SS316, SS dúplex, tija 17-4PH i materials de guarnició especificats per al projecte disponibles
Material del seient	PTFE / RPTFE, PEEK, Devlon, Nylon / PA; seient metàl·lic opcional segons les condicions de servei
Operació	Manetes manuals dobles; accionament per engranatges, pneumàtic o elèctric disponible segons el disseny del projecte
Rang de temperatura	-29 °C a +200 °C per a dissenys amb seient tou; fins a +425 °C per a dissenys amb seient metàl·lic segons el material i la confirmació del segellat
Estàndard de disseny i proves	ASME B16.34; API 598 / ISO 5208; API 6D disponible segons requisit del projecte
Estàndards de disseny	Dissenyat d'acord amb API 6D, ASME B16.34, BS 5351

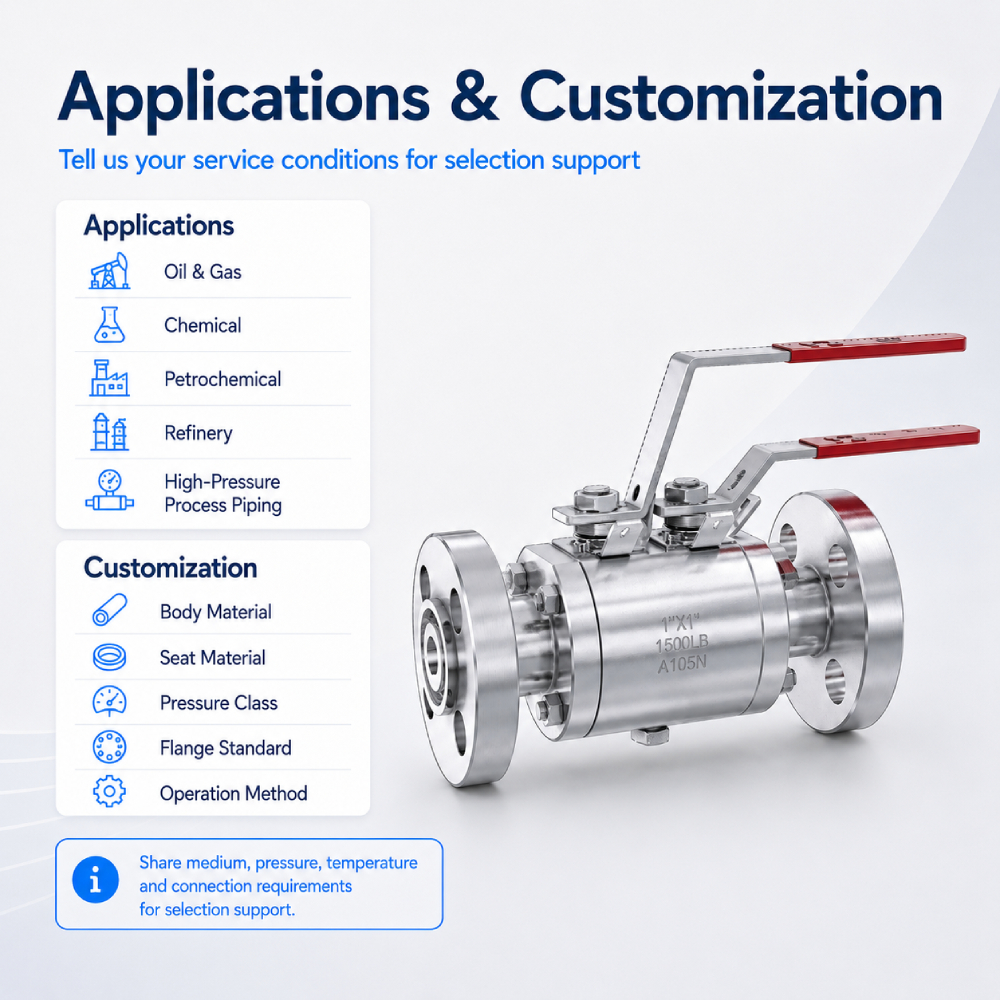

Aplicació	Aïllament de canonades de petroli i gas, unitats de procés de refineria i petroquímic, processament químic, patins de mesurament i canonades de procés d'alta pressió
Marca	SLVCN

Característiques principals

Descripció del producte

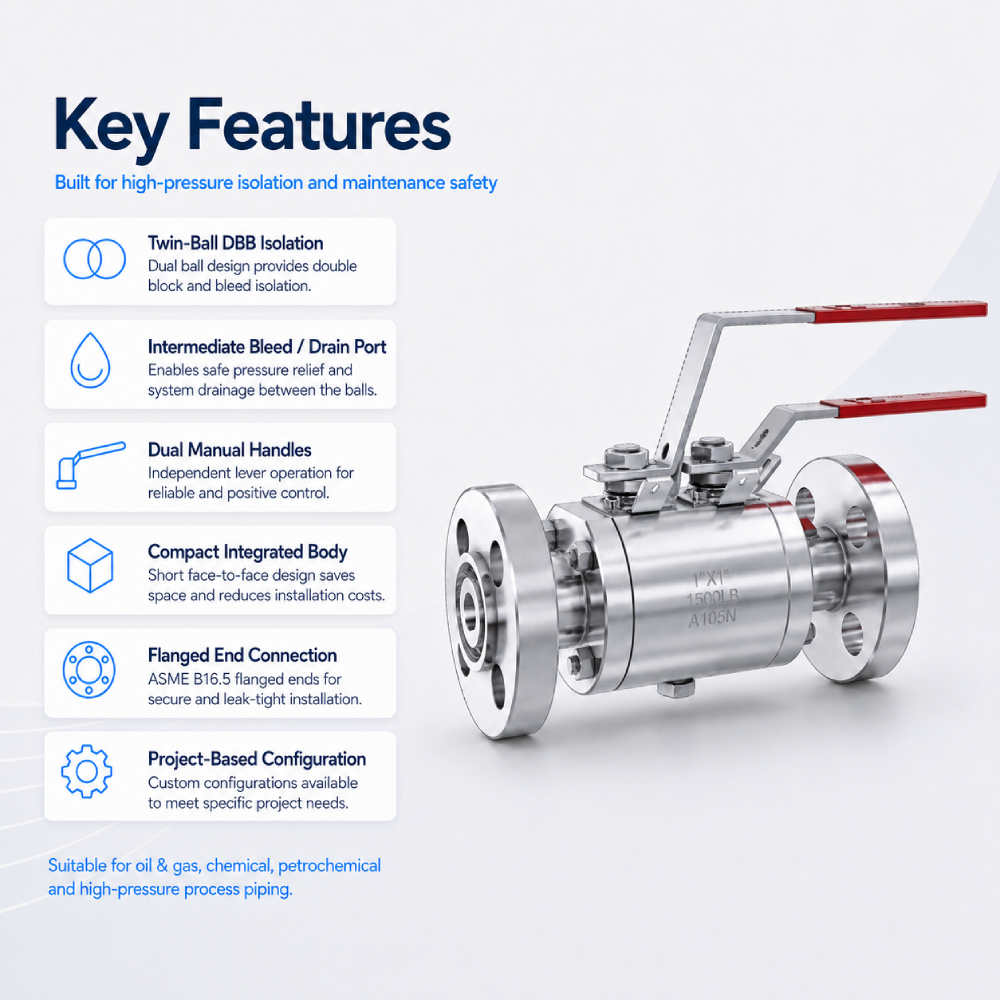

Característiques principals

Disseny DBB amb brides classe 1500

La mostra que es mostra és una vàlvula de bola DBB amb brida d'1" × 1" Classe 1500 amb material de cos ASTM A105N, dissenyada per a l'aïllament de canonades d'alta pressió i punts d'instal·lació compactes.

Aïllament de doble bloqueig i sagnat de doble bola

Dos tancaments de bola independents proporcionen un tancament aigües amunt i aigües avall, mentre que la cavitat intermèdia admet els requisits d'aïllament de doble bloqueig i purga.

Verificació de sagnat/drenatge intermedi

El port de purga/drenatge permet que la cavitat entre els dos tancaments de bola es ventili, es dreni o es monitoritzi, cosa que facilita l'alliberament de pressió i la verificació de fuites abans del manteniment o la inspecció.

Cos amb brides integrat i compacte

En comparació amb un muntatge tradicional que utilitza dues vàlvules de bloqueig separades i una vàlvula de purga, el cos DBB integrat ajuda a reduir la longitud de la instal·lació, les unions de brida, la quantitat de components i les possibles vies de fuita externes.

Funcionament amb doble maneta manual

Dues manetes manuals permeten el funcionament independent dels dos tancaments de bola, donant als operadors una indicació clara d'obertura/tancament i una lògica d'aïllament durant l'operació de camp.

Opcions de configuració basades en projectes

El material del cos, el material de l'acabat, el material del seient, el tipus de forat, la classe de pressió, l'estàndard de brida, el mètode d'operació i els documents de prova es poden seleccionar segons les condicions de servei reals.

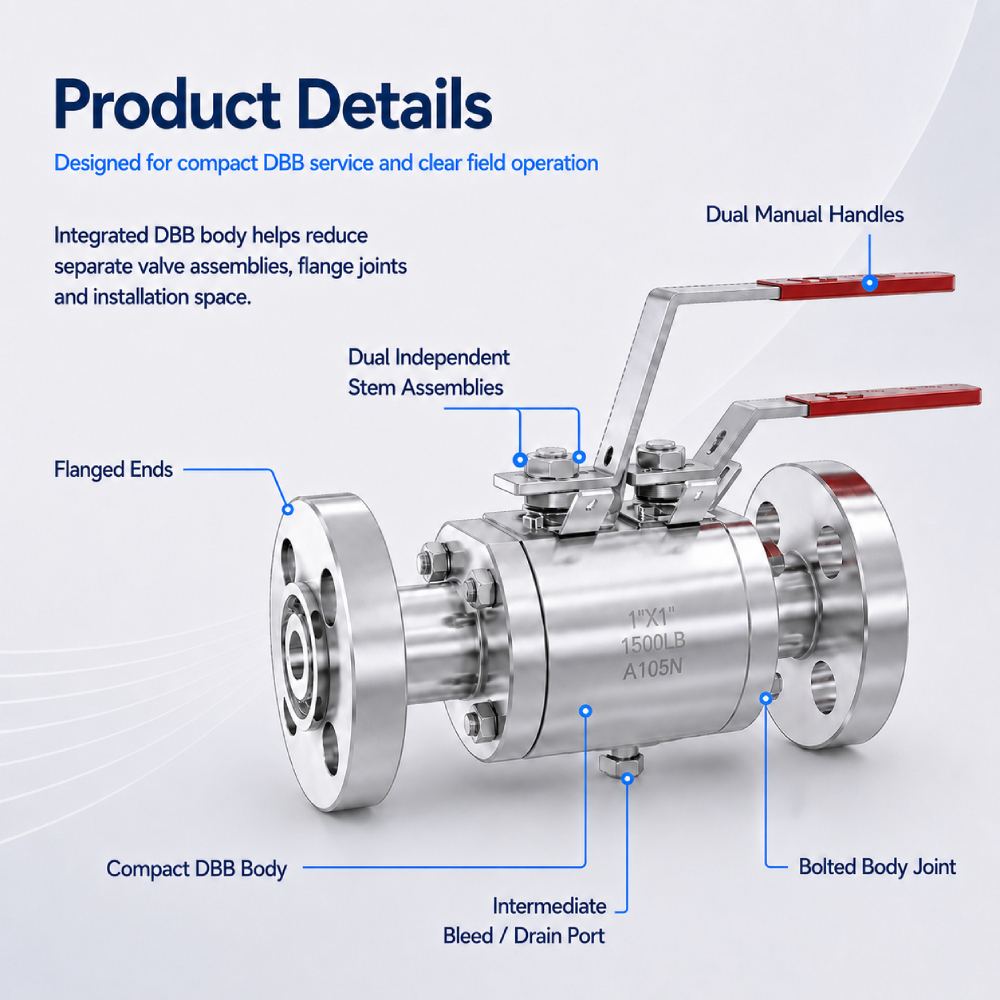

Detalls del producte

Vàlvula de bola de doble bloqueig i purga amb doble bola amb brida SLVCN ASTM A105N Classe 1500 Està dissenyat per a aplicacions de canonades de processos de petroli i gas, refineries, petroquímiques, químiques i d'alta pressió on es requereix aïllament de doble bloqueig i purga, alliberament de pressió de la cavitat i verificació de fuites.

La mostra que es mostra és una Vàlvula de bola DBB amb brida d'1" × 1" Classe 1500 amb material de cos ASTM A105N i funcionament amb doble maneta manual. Dos tancaments de bola independents i un port de purga/drenatge intermedi s'integren en un cos compacte, cosa que ajuda a reduir els conjunts de vàlvules separats, les unions de brida, l'espai d'instal·lació i les possibles vies de fuita externes.

Quan els dos tancaments de boles estan tancats, la cavitat entre les dues boles es pot ventilar, drenar o monitoritzar a través del port de purga/drenatge. Això facilita l'alliberament de pressió i la verificació de fuites abans del manteniment, la inspecció o la intervenció a la línia de procés.

Les manetes manuals duals permeten un funcionament independent dels dos tancaments de bola amb una indicació clara d'obertura/tancament. El material del cos, el material de l'acabat, el material del seient, el tipus de diàmetre, la classe de pressió, l'estàndard de la brida, el mètode d'operació i els requisits de prova es poden personalitzar segons les especificacions del projecte.

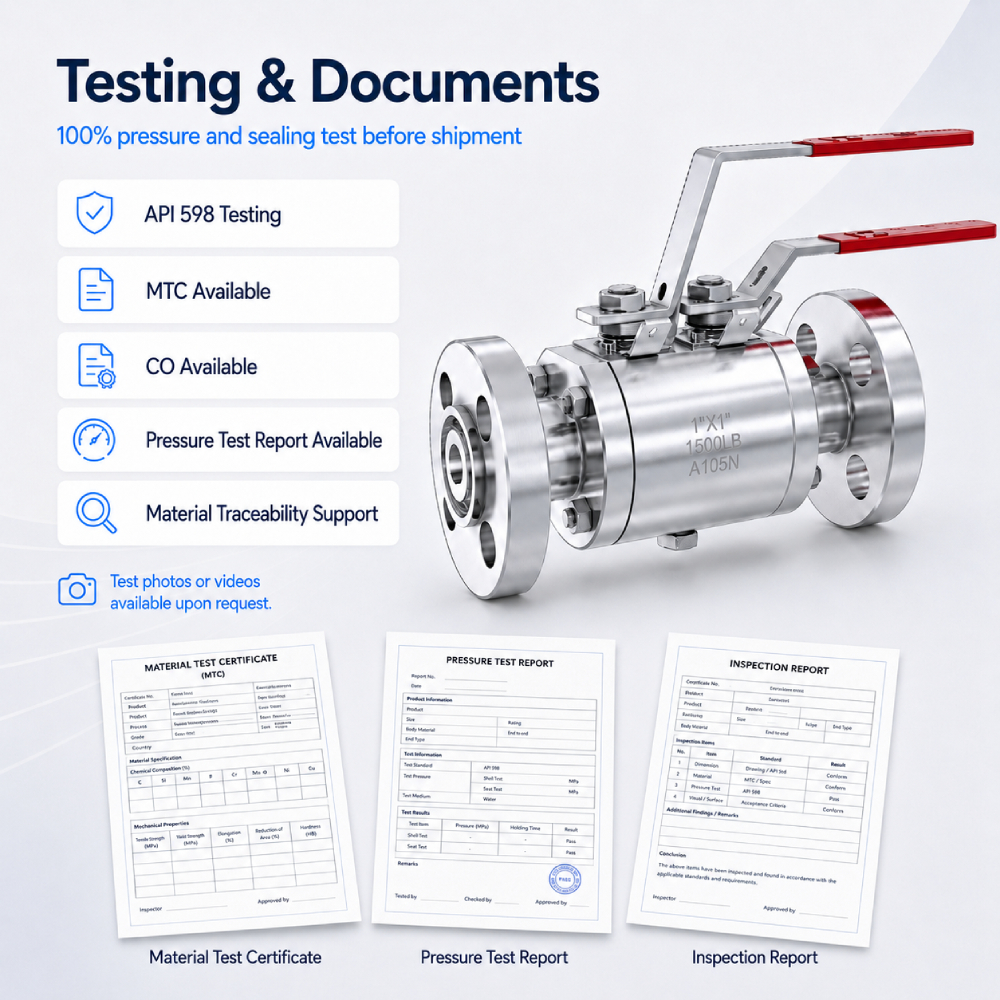

Les proves API 598 / ISO 5208, MTC, informe de prova de pressió, informe d'inspecció i CO es poden subministrar segons els requisits de la comanda. Els requisits API 6D estan disponibles mitjançant la confirmació del projecte.

Vàlvula de bola de doble bloqueig i purgat (DBB) amb brida ASTM A105N 1500LB

Per què triar-nos?

Dècades d'experiència

Més de 20 anys especialitzats en vàlvules DBB, muntades sobre muñón, forjades i totalment soldades per a alta temperatura, alta pressió i servei criogènic, amb la confiança de projectes a tot el món.

Solucions a mida

Vàlvules dissenyades a mida segons les condicions del procés i les especificacions del projecte, que garanteixen un rendiment fiable en condicions de funcionament exigents.

Control de qualitat rigorós

Disseny, fabricació i proves gestionats per la norma ISO 9001 d'acord amb les normes API 6D, ASME B16.34 i les normes de seguretat contra incendis.

Fiabilitat provada

Cada vàlvula es prova i inspecciona completament, oferint vàlvules sense fuites i llestes per a projectes en les quals podeu confiar.

Com garantim la qualitat i la fiabilitat?

La qualitat s'integra en cada etapa, des de la matèria primera fins a les proves finals.

Verificació de materials

Inspecció dimensional

Detecció de defectes per ultrasons

Proves de pressió hidrostàtica

Centres de mecanitzat CNC

Equip de soldadura totalment automatitzat

Àrea de proves criogèniques

Equips de prova de pressió

Visualització del certificat

SLVCN opera sota un sistema de gestió de qualitat ISO 9001. Els productes es subministren amb conformitat CE, certificats de proves de molí (MTC) i certificats d'origen segons calgui.

Les vàlvules es dissenyen, fabriquen i proven d'acord amb les normes de seguretat contra incendis API 6D, ASME B16.34, API 607 i ISO 10497, la qual cosa garanteix un rendiment fiable en condicions de servei extremes i d'alta pressió.
