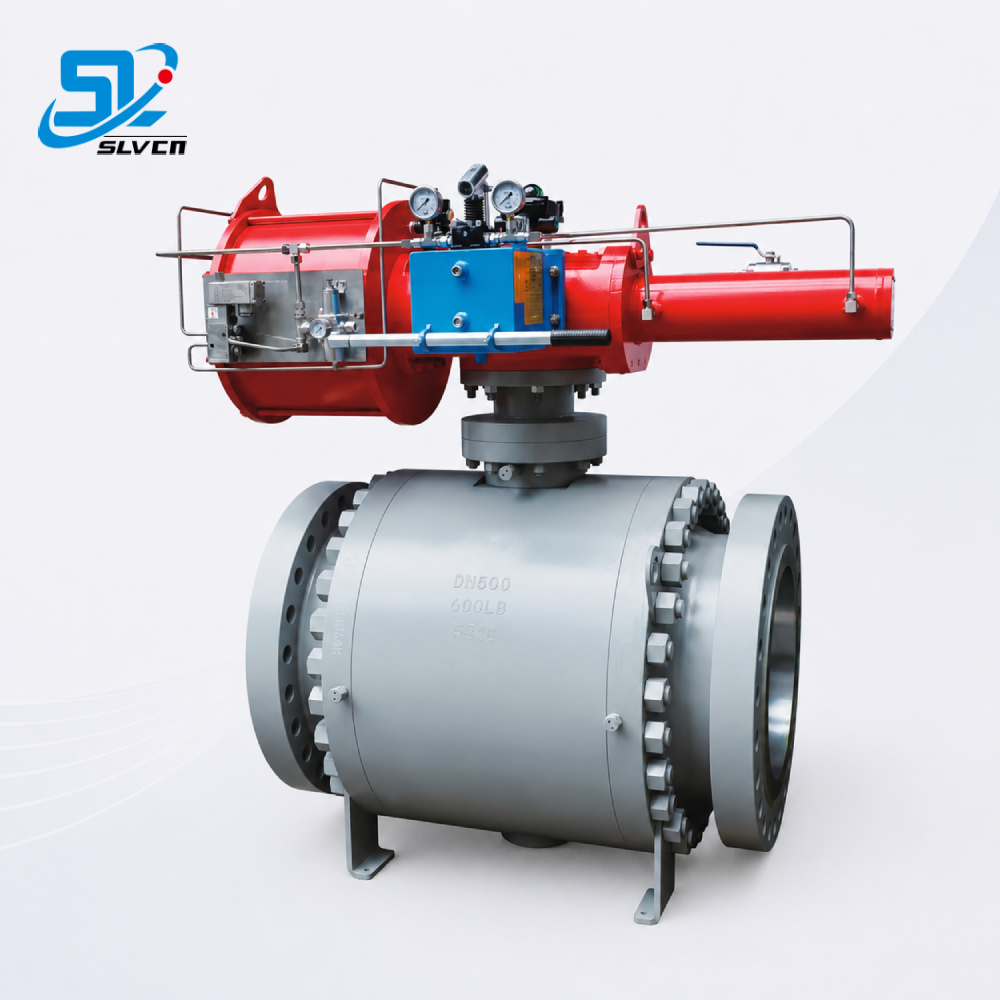

Vàlvula de bola muntada sobre muñón accionada per Scotch Yoke Class600.jpg

Vàlvula de bola d'acer forjat muntada sobre muñón classe 600

● Estructura de doble bloqueig i purga (DBB) per a un aïllament fiable de la canonada

● Rendiment de segellat estable per a un funcionament a alta pressió a llarg termini

● Disseny de tija ignífug, antiestàtic i antiexplosió per a una màxima seguretat

● Tecnologia de seient amb ressort que garanteix un rendiment constant i sense fuites

● Placa de muntatge directe ISO 5211 per a una integració perfecta de l'automatització

● Segellat de tija i seient d'alta integritat per a aplicacions de servei sever

● Fabricat d'acord amb les normes API 6D i ASME B16.34

● Apte per a petroli i gas, química i petroquímica, refinació, generació d'energia i sistemes de GNL

Contacta amb nosaltres

Paràmetres del producte

Mida	2" a 64" (DN50–DN1600)
Pressió	Classe 300 (Classe opcional 150/500/600/900/1500/2500)
Temperatura de funcionament	-46 °C ~ +200 °C (Depenent del material)
Mètode de muntatge	Entrada lateral / Entrada superior
Tipus de pilota	Cos de 2-3 peces, muntat sobre muñón
Connexió final	RF/RTJ amb brides (BW opcional)
Tipus d'operació	Maneta, engranatge sense fi, elèctric, pneumàtic
Materials del cos	A105, A350 LF2, F304, F316, F316L, F51, F53, etc.
Materials del seient	RPTFE, PTFE, niló / Devlon, PEEK opcional
Estàndards	API 6D, ASME B16.34, API 607, API 598
Camp d'aplicació	Petroli i gas, química i petroquímica, generació d'energia, tractament i subministrament d'aigua, sistemes generals de canonades industrials, etc.
Marca	SLVCN

Característiques principals

Descripció del producte

Llista de peces

Especificacions tècniques

Característiques principals

Seguretat millorada i prevenció de fuites

El doble bloqueig i purga (DBB), la tija anti-explosió i el disseny ignífug (API 607 / ISO 10497) proporcionen la màxima seguretat, garantint un rendiment sense fuites en línies de procés crítiques. El dispositiu antiestàtic de la vàlvula millora encara més la seguretat operativa en entorns d'alt risc.

Rendiment de segellat fiable

El disseny del seient amb ressort i les opcions de seient amb efecte de doble pistó ofereixen un rendiment de segellat superior, proporcionant un funcionament sense fuites fins i tot en condicions de pressió variables, garantint la fiabilitat en processos industrials dinàmics.

Durador i resistent a la corrosió

Fabricada amb acer forjat d'alta qualitat i materials resistents a la corrosió, aquesta vàlvula està dissenyada per suportar condicions dures, com ara l'exposició a productes químics, processos de tractament d'aigua i ambients lleugerament corrosius. Ofereix durabilitat a llarg termini i protecció contra el desgast.

Integració flexible i fàcil

La vàlvula admet accionament manual, amb engranatges sense fi, elèctric i pneumàtic. Amb opcions de muntatge directe ISO 5211, està dissenyada per a una fàcil integració de l'automatització, reduint el temps d'inactivitat i simplificant el manteniment per a una eficiència operativa a llarg termini.

Opcions de forat versàtils

Disponible en configuracions de pas complet i pas reduït per adaptar-se als requisits de cabal i pressió del sistema. Aquesta versatilitat permet adaptar la vàlvula a les necessitats específiques de la vostra aplicació, garantint un rendiment òptim.

Opcions personalitzables

La vàlvula està disponible en una gamma de mides i materials, com ara A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347 i Inconel 625, cosa que permet la personalització segons les necessitats industrials i les condicions ambientals específiques.

Fiabilitat provada en aplicacions industrials

Ideal per a una varietat d'indústries, incloent-hi petroli i gas, química i petroquímica, generació d'energia, tractament d'aigua i altres aplicacions industrials generals i d'alta pressió. Està construït per satisfer les rigoroses demandes d'aquestes indústries, proporcionant una solució fiable per a sistemes de canonades crítiques.

Detalls del producte

La vàlvula de bola muntada sobre muñón d'acer forjat de classe 300 de SLVCN ofereix un segellat estable i un rendiment fiable per a aplicacions de canonades industrials. La bola muntada sobre muñón garanteix un parell de funcionament constant, mentre que el disseny del seient carregat per molla proporciona una compensació automàtica del segellat en condicions de pressió canviants. Amb capacitat de doble bloqueig i purga (DBB) i seients opcionals d'efecte pistó simple o doble, la vàlvula ofereix una fiabilitat de segellat i un control de la pressió de la cavitat millorats. La seguretat està garantida amb una tija anti-explosió, un dispositiu antiestàtic i una construcció ignífuga que compleix amb la norma API 607 / ISO 10497. Admet l'accionament manual, amb engranatges sense fi, elèctric o pneumàtic amb muntatge directe ISO 5211, la vàlvula és fàcil d'automatitzar i mantenir. Fabricada i provada segons API 6D, ASME B16.34 i API 598, compleix els requisits de classificació de pressió de classe 300 (PN50) per a indústries com el petroli i el gas, la química, l'energia i el tractament d'aigua.

Llista de peces

1	Nou	9	Embalatge	17	Stud	25	Embalatge	33	Tija
2	Stud	10	Retenedor de seient	18 anys	Jou	26	Junta tòrica	34	Cos
3	Cos dret	11	Seient	19	Nou	27	Volant d'empenta	35	Volant d'empenta
4	Junta	12	Pilota	20	Forrellat	28	Caixa d'embalatge	36	Rodament de tija
5	Junta tòrica	13	Actuador pneumàtic	21	Placa de connexió	29	Junta	37	Junta tòrica
6	Junta tòrica	14	Clau	22	Stud	30	Vàlvula d'injecció de segellador	38	Junta
7	Junta tòrica	15	Mànega d'acoblament	23	Nou	31	Volant d'empenta	39	Coberta inferior
8	Volant d'empenta	16	Fixar	24	Clau	32	Rodament de tija	40	Forrellat

Llista de peces

Dimensions: Classe 300 - Port complet

Mida	Avorriment		Entrada lateral								Entrada superior
Mida	Avorriment		Model / Cara a cara				D polzades/mm	D1 polzades/mm	Pes		Model / Cara a cara			Pes
NPS/DN	B1 polzades/mm	B2 polzades/mm	FF,FW RF polzades/mm	FF,FW RTJ polzades/mm	FF BWE polzades/mm	FW BWE polzades/mm	D polzades/mm	D1 polzades/mm	Model FF lb/kg	Model FW lb/kg	Freqüència de freqüència FT en polzades/mm	FT RTJ polzades/mm	FT BWE polzades/mm	D2 polzades/mm	Model FT lb/kg
2"	1,94	1,94	8,5	9.13	8,5	11	6.5	6.5	60	60	11.5	11.63	11.5	7,5	121
50	49	49	216	232	216	279	166	166	27	27	292	295	292	190	55
3"	2,94	2,94	11.13	11,75	11.13	12,5	8,5	8,5	132	132	14	14.13	14	9.4	276
80	74	74	283	298	283	318	216	216	60	60	356	359	356	240	125
4"	3,94	3,94	12	12.63	12	14	10.1	10.1	179	179	17	17.13	17	11.4	507
100	100	100	305	321	305	356	256	256	81	81	432	435	432	290	230
6"	5,94	5,94	15,88	16,5	18 anys	18 anys	12.9	12.9	408	397	22	22.13	22	14.6	606

Si voleu obtenir la mida completa, poseu-vos en contacte amb nosaltres

Contacta amb nosaltres

Per què triar-nos?

Dècades d'experiència

Més de 30 anys especialitzats en vàlvules DBB, muntades sobre muñón, forjades i totalment soldades per a alta temperatura, alta pressió i servei criogènic, amb la confiança de projectes a tot el món.

Solucions a mida

Vàlvules dissenyades a mida segons les condicions del procés i les especificacions del projecte, que garanteixen un rendiment fiable en condicions de funcionament exigents.

Control de qualitat rigorós

Disseny, fabricació i proves gestionats per la norma ISO 9001 d'acord amb les normes API 6D, ASME B16.34 i les normes de seguretat contra incendis.

Fiabilitat provada

Cada vàlvula es prova i inspecciona completament, oferint vàlvules sense fuites i llestes per a projectes en les quals podeu confiar.

Com garantim la qualitat i la fiabilitat?

La qualitat s'integra en cada etapa, des de la matèria primera fins a les proves finals.

Verificació de materials

Inspecció dimensional

Detecció de defectes per ultrasons

Proves de pressió hidrostàtica

Centres de mecanitzat CNC

Equip de soldadura totalment automatitzat

Àrea de proves criogèniques

Equips de prova de pressió

Visualització del certificat

SLVCN opera sota un sistema de gestió de qualitat ISO 9001. Els productes es subministren amb conformitat CE, certificats de proves de molí (MTC) i certificats d'origen segons calgui.

Les vàlvules es dissenyen, fabriquen i proven d'acord amb les normes de seguretat contra incendis API 6D, ASME B16.34, API 607 i ISO 10497, la qual cosa garanteix un rendiment fiable en condicions de servei extremes i d'alta pressió.
