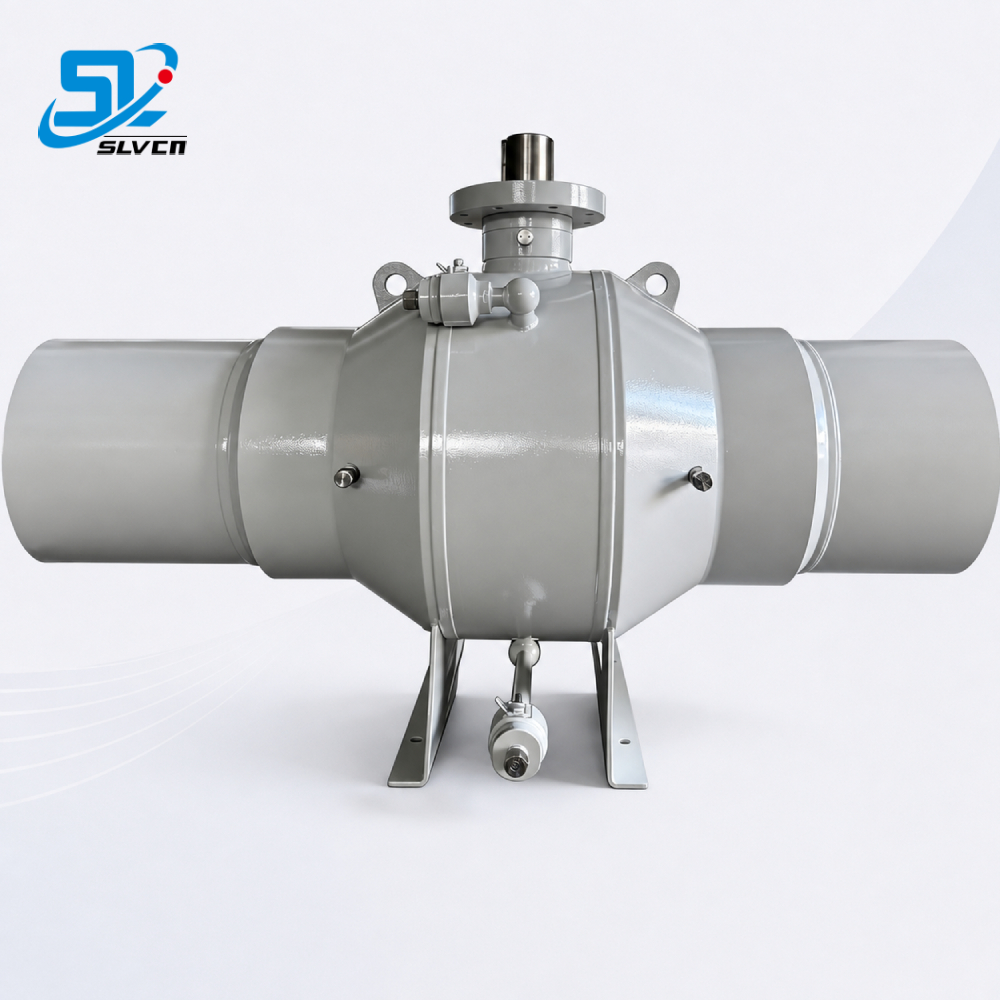

Vàlvula de bola Trunnion totalment soldada amb bypass i drenatge

√ El bypass integrat equilibra la pressió per a un funcionament suau, de baix parell i que protegeix el seient.

√ El cos totalment soldat elimina les fuites externes, ideal per a aplicacions de canonades enterrades.

√ La vàlvula de drenatge integrada permet un alliberament segur de la pressió i un manteniment fàcil de la canonada.

√ La bola muntada sobre muñón garanteix l'estabilitat i la fiabilitat en canonades d'alta pressió i gran diàmetre.

√ L'estructura totalment soldada amb recobriment epoxi ofereix una llarga vida útil i un manteniment mínim.

Contacta amb nosaltres

Paràmetres del producte

Tipus de vàlvula	Vàlvula de bola muntada sobre un muñón totalment soldada amb bypass i drenatge
Mida de la connexió	2" – 48" (DN50 – DN1200, mides més grans disponibles sota petició)
Classificació de pressió	Classe 150 / 300 / 600 / 900 / 1500 / 2500
Instal·lació	Servei subterrani / soterrat
Disseny de la carrosseria	Construcció totalment soldada
Disseny de pilota	Bola muntada sobre muñón
Connexió final	Extrems soldats amb extensió de canonada (canonada sense soldadura)
Operació	Engranatge sense fi accionat (actuador elèctric/pneumàtic opcional)
Rang de temperatura	-29 °C ~ +425 °C (segons el material del cos i del seient)
Material del cos	ASTM A105N, A350 LF2, A182 F304 / F316, F51, F11, F22; altres materials disponibles a petició
Material del seient	PTFE, RPTFE, PPL, PEEK, TFM, PCTFE, seient metàl·lic
Disseny de ports	Port complet / Port reduït (opcional)
Revestiment	Revestiment epoxi resistent, FBE o altres recobriments disponibles a petició
Estàndards de disseny	Dissenyat d'acord amb API 6D, ASME B16.34
Disseny ignífug	Dissenyat d'acord amb API 607 / API 6FA (opcional)
Marca	SLVCN

Característiques principals

Descripció del producte

Característiques principals

Cos totalment soldat

Elimina les unions de brida i els punts de fuita externs, ideal per a canonades enterrades.

Bola muntada sobre muñón

Redueix el parell de gir operatiu i garanteix un segellat estable sota alta pressió.

Sistema de bypass integrat

Equilibra la pressió a través de la vàlvula per a un funcionament més segur i suau.

Vàlvula de drenatge integrada

Permet un alleujament segur de la pressió de la cavitat i el drenatge de la canonada durant el manteniment.

Recobriment anticorrosió resistent

El recobriment epoxi proporciona una protecció a llarg termini en entorns subterranis i exteriors.

Placa de muntatge ISO 5211

La interfície de muntatge estandarditzada permet una fàcil instal·lació de l'actuador i una futura automatització.

Detalls del producte

La vàlvula de bola totalment soldada amb muntatge de muñón i bypass està dissenyada per a sistemes de canonades de llarga distància on són essencials una alta fiabilitat i un baix manteniment. La seva construcció de cos totalment soldat elimina possibles vies de fuita externes, cosa que la fa especialment adequada per a instal·lacions enterrades i subterrànies.

Equipada amb una línia de bypass integrada, la vàlvula permet l'equalització de la pressió abans del funcionament, reduint eficaçment el parell de funcionament i allargant la vida útil del seient. Una vàlvula de drenatge dedicada permet l'alliberament segur de la pressió de la cavitat i el drenatge de la canonada durant el manteniment, millorant significativament la seguretat operativa.

Aquesta vàlvula es subministra amb un operador d'engranatges sense fi per a un funcionament suau i controlat en canonades d'alta pressió i gran diàmetre. S'utilitza àmpliament en xarxes de transmissió de gas, subministrament d'aigua, calefacció urbana i canonades industrials.

Vàlvula de bola Trunnion totalment soldada amb bypass

Per què triar-nos?

Dècades d'experiència

Més de 30 anys especialitzats en vàlvules DBB, muntades sobre muñón, forjades i totalment soldades per a alta temperatura, alta pressió i servei criogènic, amb la confiança de projectes a tot el món.

Solucions a mida

Vàlvules dissenyades a mida segons les condicions del procés i les especificacions del projecte, que garanteixen un rendiment fiable en condicions de funcionament exigents.

Control de qualitat rigorós

Disseny, fabricació i proves gestionats per la norma ISO 9001 d'acord amb les normes API 6D, ASME B16.34 i les normes de seguretat contra incendis.

Fiabilitat provada

Cada vàlvula es prova i inspecciona completament, oferint vàlvules sense fuites i llestes per a projectes en les quals podeu confiar.

Com garantim la qualitat i la fiabilitat?

La qualitat s'integra en cada etapa, des de la matèria primera fins a les proves finals.

Verificació de materials

Inspecció dimensional

Detecció de defectes per ultrasons

Proves de pressió hidrostàtica

Centres de mecanitzat CNC

Equip de soldadura totalment automatitzat

Àrea de proves criogèniques

Equips de prova de pressió

Visualització del certificat

SLVCN opera sota un sistema de gestió de qualitat ISO 9001. Els productes es subministren amb conformitat CE, certificats de proves de molí (MTC) i certificats d'origen segons calgui.

Les vàlvules es dissenyen, fabriquen i proven d'acord amb les normes de seguretat contra incendis API 6D, ASME B16.34, API 607 i ISO 10497, la qual cosa garanteix un rendiment fiable en condicions de servei extremes i d'alta pressió.
