Vàlvula de bola compacta amb brida doble i doble bloqueig i purga

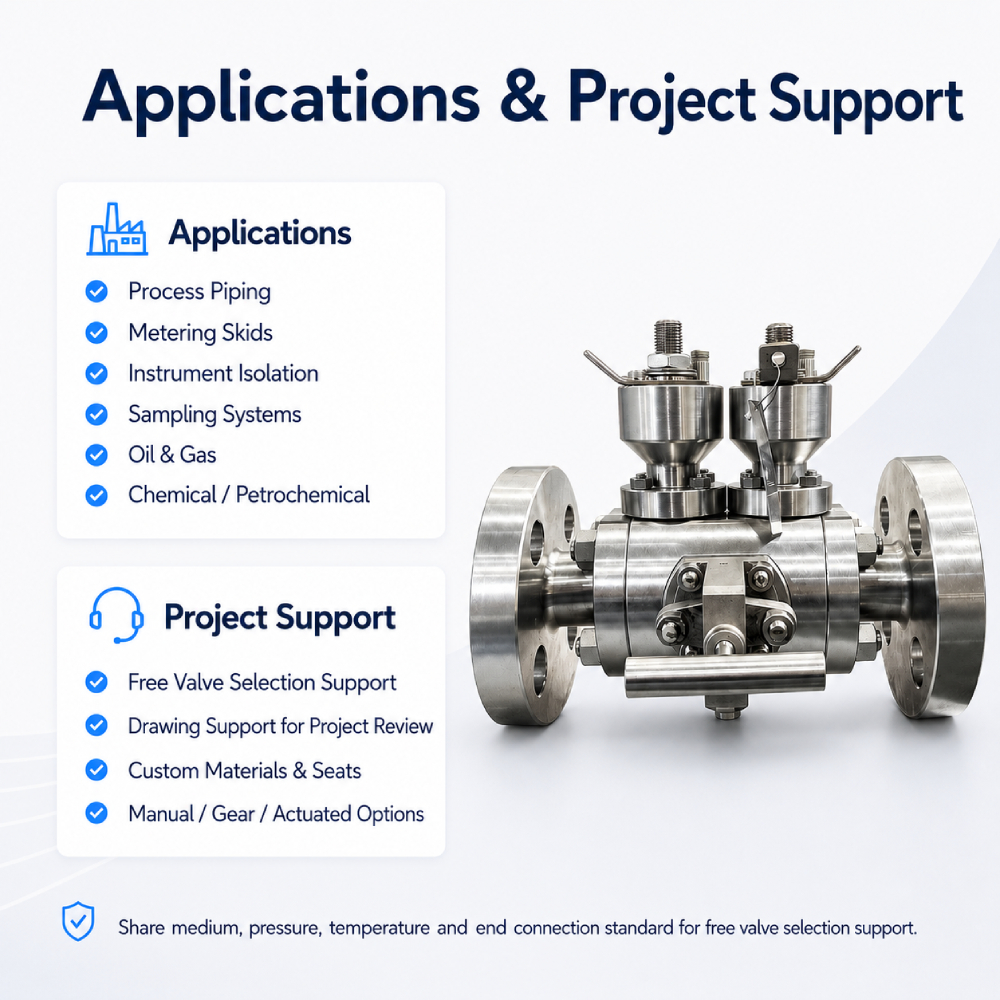

Vàlvula de bola compacta SLVCN amb brida doble i doble bola de bloqueig i purga amb doble tija independent Està dissenyat per a canonades de procés, patins de mesurament, aïllament d'instruments, sistemes de mostreig, petroli i gas, aplicacions químiques i petroquímiques on es requereix aïllament de doble bloqueig i purga, alliberament de pressió de la cavitat i verificació de fuites dins d'un espai d'instal·lació compacte.

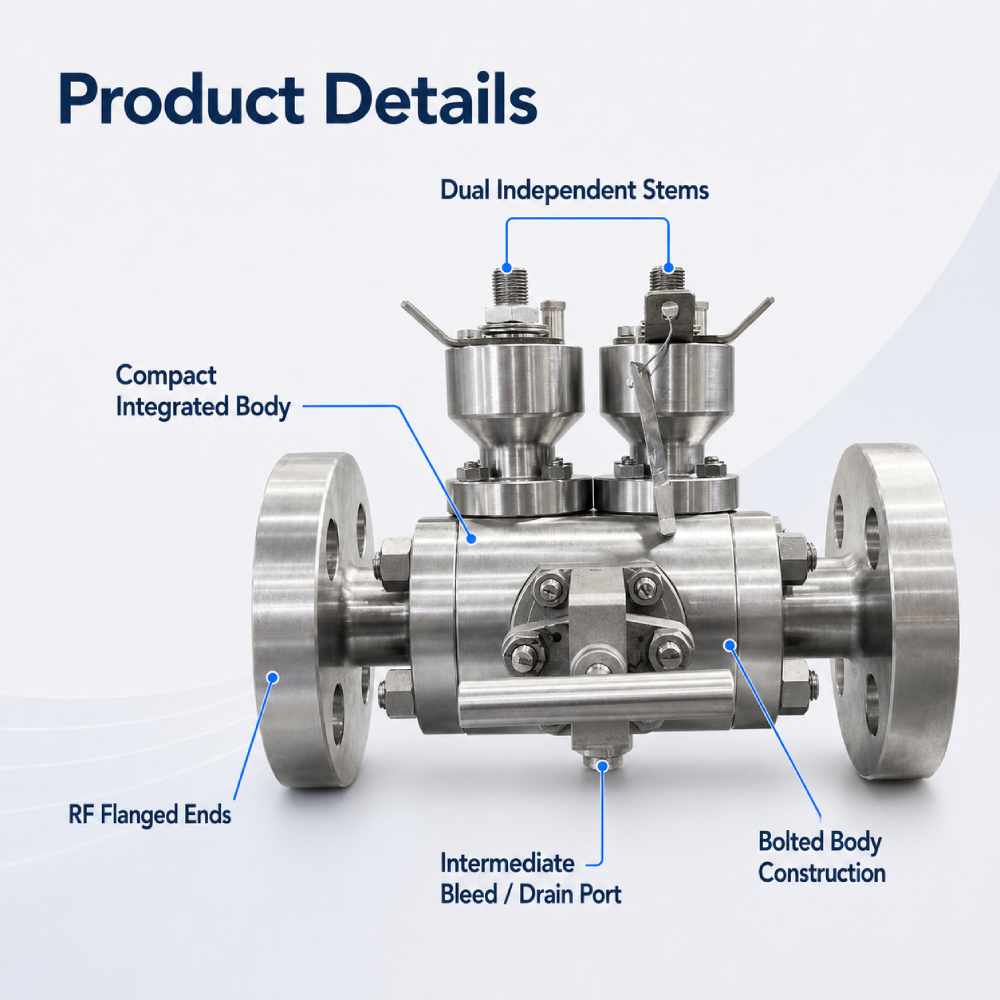

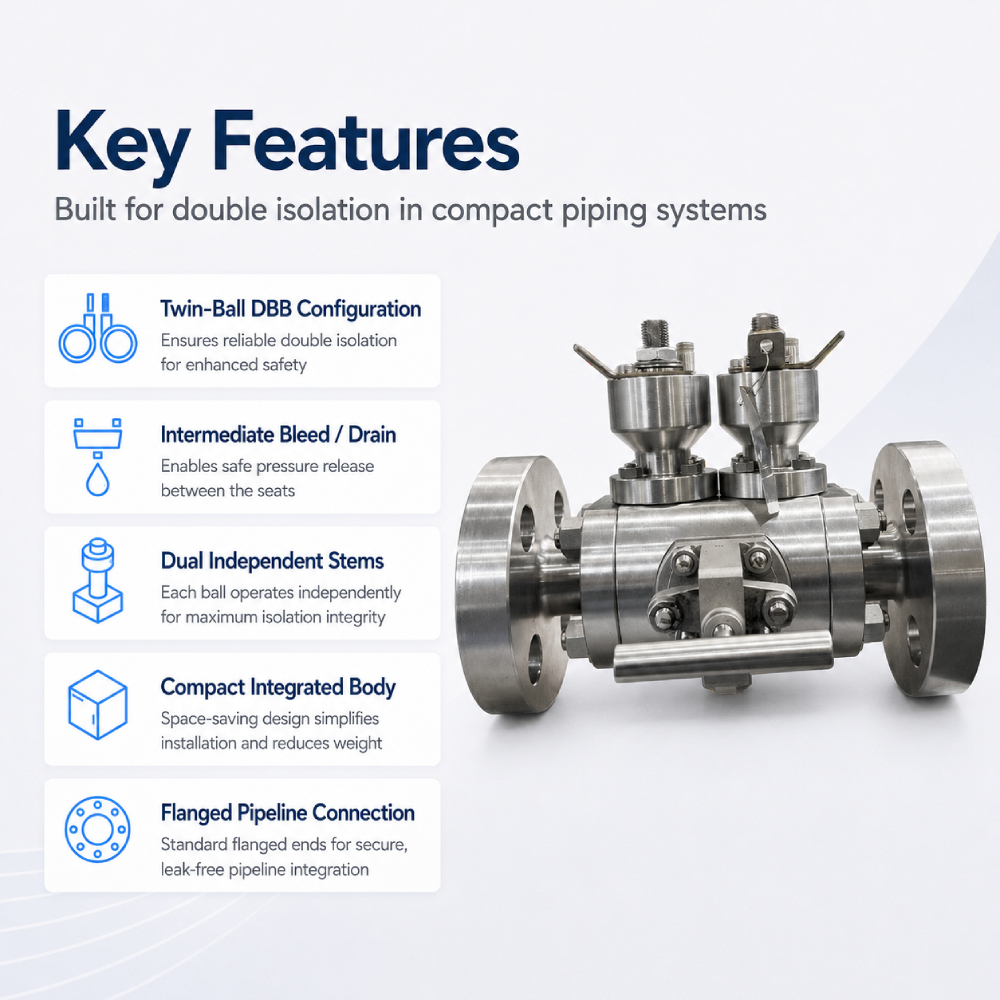

La vàlvula integra dos tancaments de bola independents i una connexió intermèdia de purga/drenatge en un cos compacte. En comparació amb una disposició tradicional que utilitza dues vàlvules de bloqueig separades i una vàlvula de purga, aquest disseny integrat de vàlvula DBB ajuda a reduir la longitud d'instal·lació, les unions de brida, la quantitat de components i les possibles vies de fuita externes.

Quan els dos tancaments de boles estan tancats, la cavitat entre les dues boles es pot ventilar, drenar o monitoritzar a través de la connexió de purga. Això permet la verificació de fuites abans del manteniment, el mostreig, la retirada d'instruments o la intervenció en la línia de procés.

Les dues tiges independents permeten el funcionament separat dels dos tancaments de bola i proporcionen una lògica d'aïllament clara per als operadors. Les connexions finals amb brides permeten la instal·lació en canonades de procés, patins de mesurament i sistemes de canonades modulars.

Per a mides més petites, s'utilitza habitualment el disseny de bola flotant. Per a mides més grans, servei de major pressió o parell més elevat, es pot subministrar un disseny muntat sobre un muñón, funcionament per engranatges, accionament pneumàtic o accionament elèctric segons els requisits del projecte.

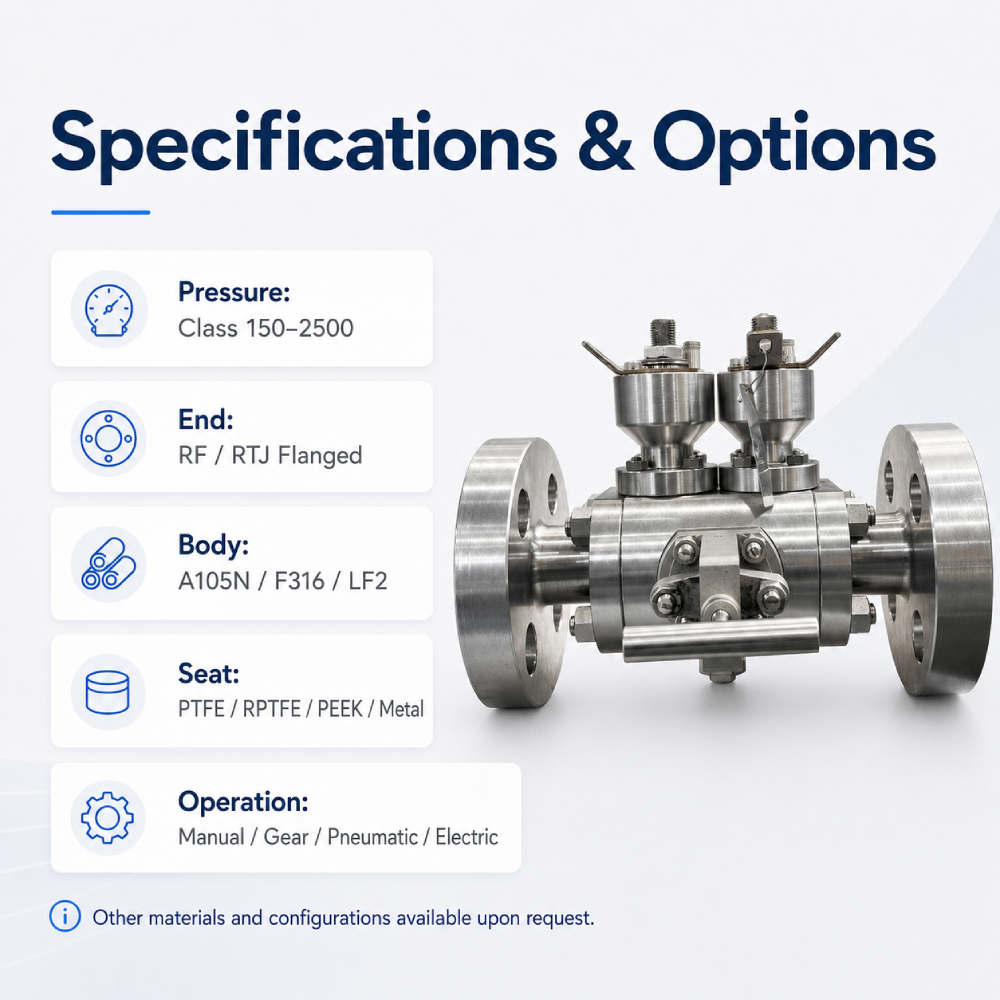

El material del cos, el material del seient, la classe de pressió, la connexió final, el mètode d'operació, el muntatge de l'actuador i els requisits de prova es poden personalitzar segons les especificacions del projecte.
